电流互感器一次回路不得接地,否则会造成短路,烧坏电能表。不过,规定变压器二次回路必须一点接地。

配电柜电表和变压器接线图

由电流互感器连接的三相四线制有功电能表在农村电能计量中应用广泛。该方法不需要三个电压引线将电流互感器K1连接到电源L1,并通过电流二次线将电能表电压桩头连接到电流桩头。这种连接方法旨在消除二次接线元件的数量。

电流互感器比为200A/5A,即流经200A的电流为两倍,则电流为5A/5A。它的“转换比”是200/540(倍)。因此,电能表的实际用电量是以表读数电量(当月减去上月)×40计算。

2、下图为两台电流互感器接线图。

第二个电能表的电压、电流端和变压器二次回路均为380/220V电压。在带电作业中,你应该时刻小心,不要被错误地触摸。第三,与电能表连接的零线不能错接或换成其他零线,否则电能表的电流线圈会因短路而烧毁,电流互感器会因为二次回路连接到电能表的电压线圈而导致电路阻抗的无限增大而趋于开路,因此,电能表的零线不能错接或换成其他的零线,否则电能表的电流线圈会因短路而烧毁,电流互感器会因电能表电压线圈的二次回路阻抗的无限增大而趋于开路。这些都是非常危险的。

(泉源:技术培训“版权归原作者所有”,如有侵权请联系删除!)

拔出电流互感器上的S1、S2端子,连接配电柜上电流表的两个端子I1、I2。然后S2同时停飞以进行掩护。防止断路后高电动势引起的触电事故。

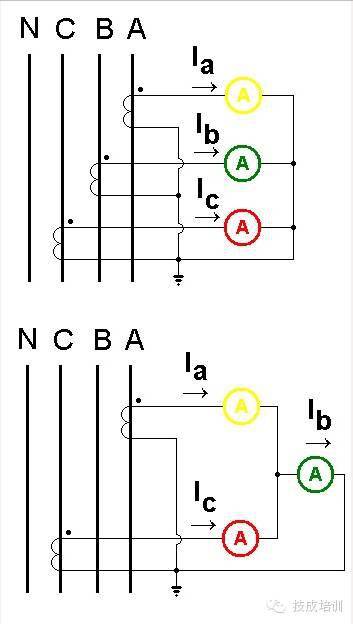

所以:IA IC=-Ib

首先,记住电压互感器连接到电源。电流互感器不需要电源。

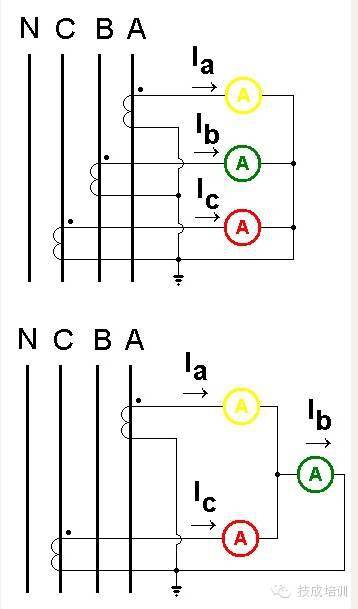

上图为三台电流互感器接线图;

三相四线制有功电能表电流互感器接线图

本电路在您使用的电能表外壳上。

但是这种方法非常危险:

因此:绿色电流表表示B相电流。
